歐美克粒徑分析儀POP9+SCF105B

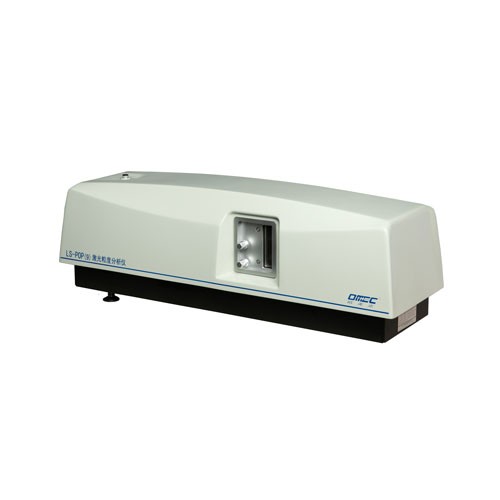

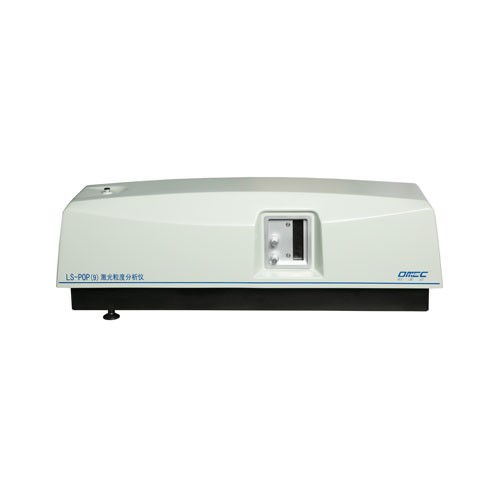

LS-POP(9)型激光粒度儀是歐美克儀器公司加入英國思百吉集團后，依靠思百吉強大的研發管理經驗，結合歐美克暢銷的儀器LS-POP(6)的市場應用特點，繼承LS-POP(6)適應惡劣工作環境、性價比高等優點，借鑒國外粒度儀先進平臺而打造出的一款全新儀器。該儀器減少了維護的需要，測試性能更強，是一款給粉體行業帶來清新感覺的性價比高的儀器。



用途：測量固體粉末或乳液中顆粒的粒度分布。



工作原理：光是一種電磁波，它在傳播過程中遇到顆粒時，將與之相互作用，其中的一部分將偏離原來的行進方向，這種物理現象稱之為光的散射（衍射）。一束平行光在傳播過程中遇到障礙物顆粒，光波發生偏轉，偏轉的角度跟顆粒的大小相關。顆粒粒徑越大，光波偏轉的角度越?。活w粒粒徑越小，光波偏轉角度越大。激光粒度分析儀就是根據這種光波的物理特性進行粒度分析的。



技術指標：



1. 測試原理：全量程米氏散射理論

2. 測試范圍：0.1～750μm

3. 進樣方式：濕法

4. 重復性誤差：<1%（標樣D50偏差）

5.準確性誤差：≤1%（標樣D50偏差）

6. 掃描頻率：1 kHz

7. 測試時間：1～2分鐘

8. 檢測器：通道數49個，由前向、側向、大角和后向光電探測器組成

9. 光源種類：氦-氖激光，功率：2.0 mW，波長：0.6328 μm

10. 工作環境： 5～35℃（溫度），＜85%（相對濕度）

11. 輸出數據：粒度分布表、粒度分布曲線、平均粒徑、中位徑、比表面積等

12. 外觀尺寸（L×W×H）：838×265×295mm（主機）





技術特點：

1、 可靠的光學平臺

1.1 采用水平直線光路布置，無反射棱鏡，光路結構穩定可靠。

1.2 底座采用槽鋼制作，結構性好。器件安裝平面一次性加工，光路一致性好。

1.3 通過了GB/T4857.18運輸包裝件跌落性能試驗。

1.4 激光電源模塊采用灌膠方式封裝，器件抗潮能力及電氣穩定性更強。

1.5 模塊化結構設計，維護更加方便。

1.6 采用調試工裝一次性地調節定位輔助探測器和主探測器相互位置，定位更準。有利于獲得更加準確的大角度光能數據，從而提升儀器的小顆粒測試性能。

1.7 整體外罩設計，具有防塵防水效果。



2、 優化的光路結構





光路原理示意圖

2.1 光路系統全封閉設計，有效防止灰塵污染及外界光污染。

2.2 光路采用透鏡后傅立葉變換結構，接收角不受傅立葉鏡頭口徑限制。

2.3 光源采用He-Ne氣體激光發射器，相比于其他的激光發射器具有單色性好、相干性高、發散角小、穩定性強等優點，同時采用一體化激光發射器設計，有效降低了激光管熱變形、外界機械振動對儀器穩定性的影響。

2.4 對于激光發射器，除進行輸出功率值的傳統檢測外，還增加輸出功率穩定性試驗，以保證儀器的測試性能。

2.5 采取濾波平滑處理技術，降低激光管功率波動對測量的影響。

2.6 采取恒流限流、激光管灌裝處理技術，將激光管的頻閃概率降至極低水平。

2.7 增加后向探測器，擴展測量下限到0.1微米。

2.8 空間濾波器裝配方式采用強力永磁體固定，針孔在受到外力干擾下，不容易產生偏移，大大提升了光路的穩定性。并且新設計的空間濾波器更有效地減少了激光的衍射環，儀器的光背景更低，光能數據更加準確，有利于提升大顆粒的測試能力。

2.9探測器陣列采用大角散射光的球面接受技術，主探測器采用對稱大角扇形設計，接收面積大，分布更加合理科學，受光更充分，側向探測器為多片組合依據球面呈弧形分布，排列在透鏡焦面上，保證了大角散射光的準確聚焦，保證了樣品散射光能的準確獲取。



3、 先進的數據采集及處理技術

3.1 全新設計的數據采集板采用了知名芯片設計公司ARM公司的高性能32位CPU。該CPU具有效率高的信號處理能力與低功耗等優點。

3.2 采用8通道同時采樣16位ADC(模擬/數字轉換器)，幀數據采樣率達到1kHz。

3.3 采用64通道同時采樣技術和低泄露電流采樣保持開關，滿量程精度達到0.15%。

3.4 在板更新固件和配置數據，更方便的維護操作。

3.5 具備電背景補償功能，有利于獲得更加準確的光能數據。



4、友好實用的計算機軟件功能

4.1 軟件具有SOP標準操作流程功能，使分析測試流程標準化，減少人為因素的影響。

4.2 多種分布模型：通用模式、通用增強模式、單峰模式。

4.3 多種測試報告模式：普通測試報告、篩分測試報告、百分測試報告，并具有平均報告、統計報告、擬合報告功能。

4.4 兩種累計分布方向：從小到大、從大到小。

4.5 兩種語言操作界面及測試報告：中文、英文。

4.6 測試報告可導出為pdf、excel格式或其他文本格式，主要報告圖表可直接右鍵保存圖片。

4.7 可同時查看多個測試報告結果，進行數據的比對和統計分析，并能以表格形式輸出。

4.8 測試報告項目可根據行業要求更改，比如特征粒徑、特定粒徑值等項目，并可設置為固定報告格式。

4.9 完善、開放的樣品參數數據庫，具有200多種常用材料光學參數，用戶也可以自定義材料和折射率，包括折射率實部和虛部（對應樣品的吸收）。

4.10電背景自動去除。

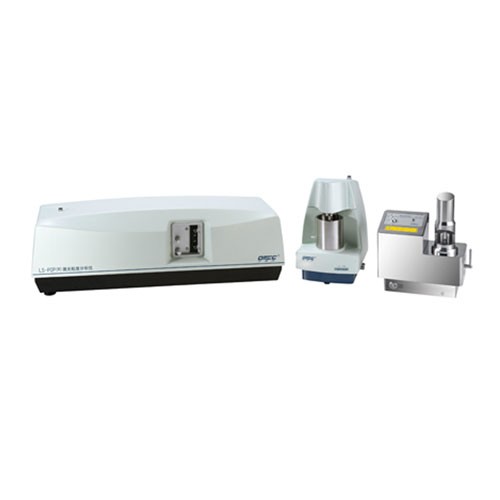

5、進樣系統及其技術特點

SCF-105B循環進樣系統



5.1 SCF-105B進樣系統技術特點：

1）外觀設計簡潔、流暢，造型美觀。

2）采用自吸泵進水，具有自動進水、排水及清洗功能。

3）實現與主機通信，所有控制及動作通過軟件操作實現

4）系統采用離心泵結構，具有循環效率高、流量大和流速快的優點。

5）選用瑞士進口直流無刷電機，采用圓帶傳動，有效降低震動和噪聲。

6）樣品池采用開放式設計，方便操作。

7）電機轉速0～4000r/min，實現無級可調，控制精度±20轉/分鐘。

8）進樣池容量500ml左右，循環管路流量可達2.5L/min。

9）內置底部超聲功能，超聲功率達到50W，超聲功率和超聲時間無級可調。

10）模塊化設計，方便檢修和維護。



  SCF-126B微量循環進樣系統



5.2 SCF-126B微量循環進樣系統技術特點

1）進樣系統整體大部分結構為不銹鋼材質。

2）具有循環管路及樣品池容積小，測試消耗的分散介質較少的特點。

3）可用于較貴重粉體樣品的測試。

4）進樣系統采用離心泵結構，高性能電機轉速可達3500轉/分鐘（無級調速）。

5）采用精密電位器旋鈕調節電機轉速，實現電機無級調速。

6）速度控制電路自帶速度檢測模塊，準確控制水泵轉速。

7）采用外置DC 24V電源模塊供電，提高系統安全系數。

8）進樣器管路能在短時間內應對弱酸弱堿的侵蝕。

9）可選耐腐蝕配置，內部泵體密封圈使用全氟橡膠，外部管路可使用三元乙丙橡膠或者氟橡膠。



備注：粉體顆粒的粒徑、密度和磁性等性質在很大程度上影響進樣系統循環分散效果，可根據客戶的不同需求提供更多合適的進樣器，例如SCF-106A、SCF-108A等進樣器。
